کراس اوورهای سیگنال لاین

نقشه نصب به صورت اکتیو

کامپوننتها نوعی از بلندگو ها هستند که بوسیله کراس اوور هافرکانسهای ورودی به آنها تجزیه شده است.ودر واقع یک پکیج آماده برای مصرف می باشد(وحالا در ادامه مطلب در این سایت سعی داریم این موضوع را بیشتر بررسی کنیم)

تفاوت ها و ویژگی های مدل های میکسر صوت و صدا

مدل های میکسر صوت و صدا سیگنال های صوتی را ترکیب و پردازش می کنند و آن را به محل مورد نظر ارسال می نمایند. این مدل ها تفاوت ها و ویژگی هایی دارند که با توجه به کاربری که دارند قابل انتخاب هستند. در این مقاله نیز به بررسی تفاوت ها و ویژگی های مدل های میکسر صوت و صدا خواهیم پرداخت تا هر چه بیشتر با انواع آن آشنا شوید و انتخاب راحت تری داشته باشید.

مدل های میکسر صوت و صدا

در یک اجرای زنده کیفیت میکس تاثیر زیادی بر موفقیت یا شکست دارد، از این رو باید میکسر مناسبی برای کار خود خریداری نمایید. مدل های میکسر صوت و صدا شامل میکسرهای آنالوگ، میکسرهای دیجیتال، پاور میکسر و لاین میکسر می باشد که هر کدام خصوصیت و کاربری متفاوتی دارند و در اندازه ها و قیمت های متفاوتی هستند.

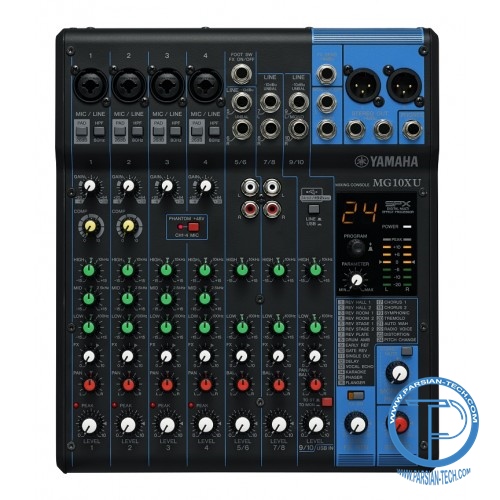

معرفی مدل میکسر آنالوگ

یکی از انواع مدل های میکسر صوت و صدا نوع آنالوگ است که برای مواقعی که می خواهید اجرای خود را میکس کنید و یا قصد دارید سالن خود را با میکسر صدای با کیفیتی تجهیز کنید که راه اندازی راحتی نیز داشته باشد، مناسب است. میکسرهای آنالوگ در انواع مختلفی چون یونیت های کوچک و یا کنسول های حرفه ای تولید شده اند. میکسرهای آنالوگ برای ایجاد تعداد بالای کانال در گروه موسیقی بزرگ مناسب است و با خرید آن از حمل تجهیزات سخت افزاری جلوگیری خواهد شد. میکسرهایی که افکت و پردازنده سیگنال در آن قرار گرفته باشد وجود دارد. اگر قصد دارید سیستم لایو بسازید یا به تجهیزات خود مرکز فرماندهی اضافه کنید این میکسر مناسب است که دارای ورودی ها و ویژگی ها مختلفی می باشد.

معرفی مدل میکسر دیجیتال

این میکسرها علاوه بر اینکه موجب القای حس میکس با یونیت آنالوگ می شوند و دارای همان کنترل ها و اسلایدرها هستند، قابلیت های دیگری نیز دارند. با این میکسر چندین گروه موسیقی مختلف را در یک شب می توانید میکس کنید و در عین نبود فضای کافی برای میکسرهای بزرگ کانال های زیادی برای شما ایجاد می کند. با این میکسرها چندین میکس را می توانید به راحتی انجام دهید و ذخیره کنید. با این روش هر گروه دارای میکس آماده خود است و تنها کافی است دکمه ای را برای لود آن فشار دهید. با میکسرهای دیجیتال کانال های بسیاری را به شکل یک میکسر کوچک خواهید داشت و حتی قادر خواهید بود به گسترش کانال ها و کانکشن های آن از طریق اضافه کردن استیج باکس های دیجیتال بپردازید. انعطاف پذیری زیادی در این میکسر در اجرای زنده وجود دارد که دلیل آن داشتن کابل Ethernet به جای چندین کابل مجزا است. با این میکسرها قادر به ضبط اجراها نیز خواهید بود. برای این کار باید فلش، کارت حافظه و یا لب تاب را به میکسر متصل کنید.

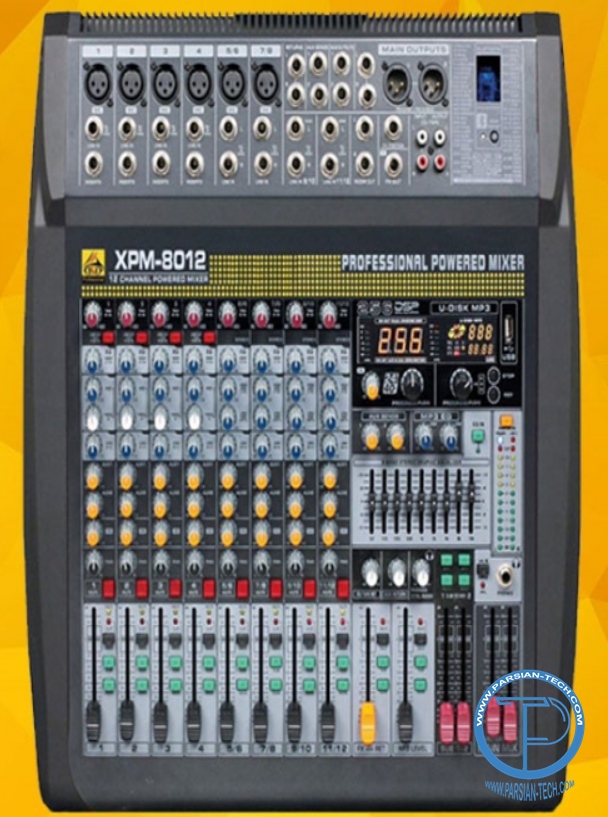

معرفی مدل پاور میکسر

تمام احتیاجات شما در قالب یک یونیت به وسیله پاور میکسر ارائه خواهد شد که انرژی مورد نیاز اسپیکر را نیز شامل می شود. پاور میکسر موجب می شود برای اجراهای خود تنها به یک میکسر و اسپیکر احتیاج داشته باشید. این میکسر انواعی دارد که شامل میکسرهای فوق العاده پرتابل و یونیت های حرفه ای و کامل است.

معرفی مدل لاین میکسر

استفاده از لاین میکسر برای سالن هایی که ضمن ساز و وکال مایل به استفاده از سورس های صوتی line-level هستند مناسب می باشد. استفاده از این میکسر راحت است و می توان گفت تنها از یک دکمه چرخشی ولوم استفاده می شود. دارای انواعی چون یونیت های کم حجم و یا میکسرهای رک مونت است که چندین کانال دارد. این میکسرها موجب آزاد سازی کانال ها و پری آمپ های میکسر اصلی می شوند. از آنجا که لاین میکسر چندین ورودی و خروجی کراس اوورهای سیگنال لاین دارد و می تواند سیگنال را منشعب کند، این امکان را برای شما فراهم می کند که سورس های صوتی را به مکان های مختلف ارسال کنید.

تفاوت ها و ویژگی های مدل های میکسر صوت و صدا

یکی از تفاوت ها و ویژگی های مدل های میکسر صوت و صدا سهولت استفاده و قیمت آنها است. میکسرهای آنالوگ نسبت به دیجیتال هزینه پایین تر و استفاده راحت تری دارند. همچنین میکسرهای آنالوگ بصری تر از نوع دیجیتال است. تفاوت دیگر در مدل های میکسر صوت و صدا اندازه آنها است. در نوع آنالوگ اندازه بسیار بزرگتر از نوع دیجیتال است که برای استفاده در استودیوهای شلوغ نوعی نقطه ضعف به شمار می آید. تفاوت دیگر در مدل های میکسر صوت و صدا اتصال سیگنال ها و روت کردن سخت افزار است که در نوع آنالوگ راحت تر می باشد و با یک نگاه همه چیز قابل فهمیدن است. در نوع دیجیتال اینگونه نیست و عملکردها به شکل نشانگرهای مختلفی در صفحه نمایش می باشند. از جمله ویژگی های مشترک مدل های میکسر صوت و صدا در دو نوع دیجیتال و آنالوگ این است که انتقال صدا با کیفیت بالایی در هر دو صورت می گیرد. میکسرهای دیجیتال برای ایجاد تغییرات لحظه ای در روت مناسب هستند و دارای دینامیک های منعطفی می باشند و با استفاده از آنها به مجموعه ای از امکانات لازم برای افکت گذاری دسترسی خواهید داشت.

در نوع دیجیتال تنها با فشردن یک دکمه قادر به اعمال اتصالات و افکت های از پیش برنامه ریزی شده خواهیم بود که در نوع آنالوگ امکان پذبر نیست. در برخی از انواع میکسرهای دیجیتال سازگاری با پلاگین های نرم افزاری وجود دارد که موجب تقویت شکل دهی به صدا می شود. کنترل کامل بر فیدبک از جمله مزایای میکسر دیجیتال است که سبب می شود صداهای جیغ مانند شنیده نشود. امکان قطع از دیگر مزایای آن است کراس اوورهای سیگنال لاین که موجب قطع خودکار سیگنال های عبوری کم یا بدون سیگنال خواهد شد. میکسرهای دیجیتال قادر به ذخیره و یادآوری تنظیمات قبلی هستند و برای این کار از درایوهای فلش USB و یا حافظه داخلی استفاده می کنند. با این خصوصیت قادر خواهیم بود تنظیمات ذخیره شده را در محلی ثابت اعمال کنیم. اگر بخواهیم به ضبط صدا در محلی جدید بپردازیم از رکورد تنظیمات ذخیره شده در مکانی دیگر می توانیم استفاده کنیم که موجب صرفه جویی در زمان انجام ساندچک خواهد شد. برخی از انواع دیجیتال نیز به وسیله لب تاب قابل برنامه ریزی هستند و اینگونه برای اجرای زنده کراس اوورهای سیگنال لاین تنظیمات جزئی صدا کافی خواهد بود. انواع پیشرفته آن نیز فیدرهای موتوردار دارند که قادر به پاسخ دادن به تنظیمات ذخیره شده هستند.

موضوع: آموزش نصب سیستم صوتی به شکل نتورک یا اکتیو

مدیرکل

آموزش نصب سیستم صوتی به شکل نتورک یا اکتیو

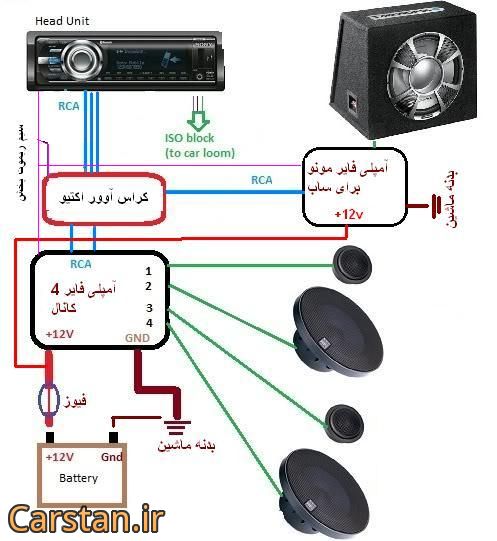

نقشه نصب به صورت اکتیو

کامپوننتها نوعی از بلندگو ها هستند که بوسیله کراس اوور هافرکانسهای ورودی به آنها تجزیه شده است.ودر واقع یک پکیج آماده برای مصرف می باشد(وحالا در ادامه مطلب در این سایت سعی داریم این موضوع را بیشتر بررسی کنیم)

و اما تجزیه به واسطه کراس اوور چه معنایی می تواند داشته باشد؟

واین بدین معنا است که شرکت سازنده کامپوننتها بوسیله یک کراس اوور پسیو رنج فرکانسی خاصی را با شیب دامنه خاصی برای وفوور وتیوتر تعریف کرده است ، مثلا برای وفوور ۶۰ هرتز تا ۴۰۰۰هرتز با شیب منحنی ۶db/oct وبرای تیوتر از ۶۰۰۰هرتز تا ۱۶۰۰۰۰هرتز باشیب ۱۸db/oct.
ولی در خیلی از مواردشرکت سازنده کامپوننت برای احتیاط بیشتر وجلوگیری از صدمه دیدن اجزاء کامپوننت جانب احتاط را رعایت کرده و فرکانسهایی کمتر از ظرفیت وتوان بالقوه محصول انتخاب می کنند وبدین ترتیب فشار روی کامپوننتها را تعدیل میکنند که همین مساله باعث افت آنها نیز می شود. یعنی اگر یک تیوتر توان پخش مداوم فرکانسهای بالای ۵۰۰۰ هرتز را داشته باشد در طراحی کراس اوور آنرا از ۶۰۰۰ به بالا در نظر میگیرند
در هرصورت کامپوننت یک پکیج آماده می باشد که دست مارا در استفاده از آن بسته است ونمی توانیم تغیرات عمدهای روی آن داشته باشیم .
وحال اگر ما بخواهیم ما این پکیج را به تناسب با نوع موسیقی مورد علاقه خودتغییر دهیم یا شیب کراس اوورآن را برای دقت بیشتر تغییر دهیم یا شدت آنرا کم و زیاد کنیم ودر کل بخواهیم بنا به نیاز خود آن را costomic(سفارشی) کنیم چه باید بکنیم؟
جواب این سوال استفاده از کراس اوور های اکتیو است یعنی ما باید کراس اوور های (پسیو) کامپوننت را بایک کراس اووراکتیو تعویض کنیم ودر این صورت ما قادر خواهیم یود خواسته های خود را در سیستم اعمال کنیم
قبل از اینکه کاملا مساله را باز کنیم اجازه بدهید با یک مثال فرق بین سیستم استاندارد را با سیستم شبکه بیشتر بشکافیم
در حقیقت فرق این دو مثل فرق دوربین حرفه ای است با دوربین آماتور: در دوربینهای آماتور تمام تنظیمات به طور دیجیتال طبق فرمولی که شرکت سازنده تهیه کرده است اتوماتیک انجام می شود وشما برای گرفتن عکس نیازی به تنظیم سرعت ، شاتر، دیافراگم و…. نیستید وبا فشار دادن یک کلید تمام اینها با سرعت بسیار زیاد انجام می شودوبرای همین کار با آن بسیار ساده ودر دسترس همگان می باشد. ولی در دوربین های حرفه ای تمام تنظیمات دستی ،وباید توسط عکاس انجام شود چرا که یک عکاس حرفه ای معتقد است که اوباید عکس بگیرد نه دوربین،وبرای همین هم کار باآن سخت است ونیازمند اطلاعات فنی و علمی هنر عکاسی است ولی همیشه نتیجه کار بهتر است
همانطور که پیشتر اشاره کردیم لازمه داشتن یک سیستم شبکه یک کراس اوور اکتیو است (البته در آینده ما سعی می کنیم در مورد کراس اوورها کاملتر صحبت کنیم)ولی برای دوستانی که شاید برایشان سوال باشد که فرق بین کراس اوور پسیو واکتیو چیست ؟ بطور اختصار عرض میکنم کراس اوور اکتیو ، نوعی کراس اوور است که قبل از آمپلی فایر قرار میگیرد ودر واقع pre out خروجی دستگاه پخش را آنالیز می کند وقادر است تا فرکانسها وسایر پارامترهای صوتی را تغییر بدهد به همین خاطر به آن کراس اوور اکتیو (فعال ) می گویند

ولی کراس اوور پسیو که بسایر محدود است بعد از آمپلی فایر وقبل از درایورها قرار میگیرد وقابلیت مانور فرکانسی را ندارد
کراس اوور ها در گذشته خود دستگاهی مجزا بود وهمانطور که اشاره شد مابین پخش وآمپلی فایر قرار می گرفت وpre خروجی پخش را آنالیز می کرد، ولی معمولا بخاطر استفاده از پتانسیومترها و ابزار مکانیکی خیلی دقت بالایی نداشت و بهترین شیب منحنی (slop)آنها ۱۸db/octبود واگر قرار بود بالا تر باشد ودقیقتر خود ابعادی پیدامی کرد در حد یک آمپلی فایر
بعدها به علت مشکلات عدیده ای که کراس اوور های اکتیو داشتند از جمله گرانی آنها سعی کردند آنها را با آمپلی فایر ها مخلوط کنند. که حاصل تولید آمپلیهایی بود مثل GM-944. این کار مساوی شد با حذف کراس اوورهای خارجی که هم گران بود وهم باعث سیم کشی بیشتر می شد
ولی آمپلیهایی که کراس اوور شبکه روی آنها نصب شده بود اشکالات متعددی داشت که منجمله

۱- وجود کراس اوور های متعدد ونسبتا کامل آمپلی را گرانتر می کرد
۲- از آنجاییکه که همگان نیاز به این کراس اوور ها نداشتند و در ضمن تنظیمات این آمپلی فلیر ها بسیار پیچیده می شد بطوریکه خیلی ها از تنظیم آن عاجز می شدند مثل آمپلیهای آدیوساند
۳- با گرم شدن آمپلی ها حاصل از کارکردآنها (که یک مساله طبیعی است) دقت کراس اوور ها تغییر می کرد
۴- تنظیم کراس اوورها (که روی آمپلی فایر قرار داشت) برای تولید صدای مطلوب که گه گاه هم نیاز به تنظیمهای مجدد داشت کار وقت گیر وسختی بود

با توجه به ایرادات مطرح شده کراس اوور شبکه روی آمپلی ها بازدهی مطلوب رانداشت وزیاد هم رایج نشد
ولی کاملترین نوع کراس اوور ها ی اکتیو نمونه های است که بر روی پخشها قرار گرفت کراس اوورهای دیجیتال با قابلیتهای بالا ودقت بسیار زیاد یطوریکه شیب منحنی۳۶db/oct براحتی در پخشی مثل dex-p99rsدر دسترس است ویا slop باورنکردنی ۷۲db/octدر دستگاه DEX-D7RIII

وجود این کراس اور ها در پخشها چند حسن بزرگ داشت که من الجمله : قابل دسترس بودن برای راننده در حین استفاده از سیستم ، عدم افت کیفیت در اثر گرما و ایجاد سیستمهای کراس اوورهای سیگنال لاین دیداری مثل OELکه کمک بسیار در درک وتنظیم سیستمها می گردد و غیره…

شرکتهای پایونیر وآلپاین از پیشروان این تکنولوژی در پخشها بودند ودر حال حاضر بهترین پخشهای دارای سیستم شبکه مربوط به این دو برند می باشند
در سیستمهای استاندارد مابا ۳ مولفه سر و کار داریم sub/front/rear ولی در سیستم شبکه ما با مولفه های low/mib/hi طرف هستیم
LOW تقریبا همان ساب یا فرکانس پایین است که بطور معمول از ۲۰تا ۱۰۰ هرتز را شامل می شود
MID که شامل فرکانسهای ۸۰ تا ۴۰۰۰هرتز می باشد
HI که شامل فرکانسهای ۴۰۰۰ تا ۲۰۰۰۰ هرتز می باشد( البته این اعداد تقریبی هستند )
ولی در سیستمهای حرفه ای تر شبکه که بصورت ۴wayنصب می شود این تقسیم بندی ها کمی تغییر می کند SUB/LOW/MID/HI
SUB فرکانسهای تا ۸۰ هرتز
LOW فرکانسهای ۶۰ تا ۴۰۰ هرتز
MID فرکانسهای ۲۵۰ تا ۴۰۰۰ هرتز

HI فرکنسهای ۴۰۰۰ به بالا را در بر میگیرد(البته اعداد تقریبی هستند)

اما جا دارد در آخر نوشته اشاره ای هم به معایب این سیستم بکنیم (حسنش گفتی ،عیبش هم بگوی)

۱- تعداد زیاد آمپلی برای نصب و راه اندازی آن تقریبا برای هر درایور یک لاین آمپلی فایر ( برای سیتم ۴way حداقل ۷ لاین آمپلی فایر )
۲- عدم توانایی تفکیک عقب وجلو مثل سیستم استاندارد (چراکه در حالت شبکه کل ماشین یک فضا محسوب می شود وفقط شما قادر به راست وچپ کردن (بالانس) کردن آن هستید)
۳-عدم توانایی نصب وتنظیم توسط همگان(بطوریکه معدود فروشگاهها اقدام به نصب آن می کنند)
۴-حجم سیم کشی بیشتر نسبت به حالت استاندارد
۵- نیاز به پخشهای حرفه ای

کراس اور اکتیو

کراس اور پسیو که همراه خود کامپوننت می باشد

افزایش نویز .
که کاملا هم منطقی بنظر میرسه شما فرض کنید با یه پخش ارزون بخواهید اینکار رو انجام بدهید . یا مثلا یه اکتیو کراس اور جدا گونه بین پخش و امپ قرار بدهید که مقداری نویز داره . وقتی که این نویز میاد توی امپ و تقویت میشه مجموعا ما نیویز بیشتری توی سیستم خواهیم داشت.

آموزش کار با پاورمیکسر دایناکورد 3-1000 Dynacord

است که در ادامه به برسی اموزش کار با این پاورمیکسر پرداخته‎ایم.

مدتها است که این برند المانی خوش نام جای محصولات برند ایتالیایی مونتاربو را گرفته است به صورتی که دیگر استفاده از محصولات مونتاربو کنار گذاشته شده است و محصولات این برند المانی جایگزین محصولات برند ایتالیایی مونتاربو شده است، ناگفته نماند که محصولات این برند هم نقاط ضعف بسیاری دارند که در مقاله های بعدی به برسی نقاط ضعف محصولات این برند میپردازیم، اما با وجود همه این نقطه ضعف ها و ایرادات فعلا محصولات این برند رایج ترین محصولات در بین دیگر برند های ارائه دهنده محصولات صوتی در بازار هستند.

تعریف کلی پاور میکسر

اصول هر کدام از دستگاه های صوتی در آن است که یک سری ورودی صدا را می گیرند و سپس یک سری اعمال که می خواهیم روی صدای ورودی انجام شده و بعد صدا به خروجی ها رفته و از آن به عنوان صدای فاینال یا نهایی استفاده می شود. در واقع ما از ورودی صداها را می گیریم و با هم مخلوط و ترکیب می کنیم و در نهایت به خروجی ها می فرستیم . به ترکیب این صدا ها میکس و به دستگاه انجام دهنده آن میکسر می گویند.

اجزا و قسمت های مختلف پاورمیکسر های ایناکورد مدل 1000 سری 3

شرکت دایناکورد علاوه بر پاورمیکسرها که Power mate و با نام اختصاری PM شناخته می‌شوند، میکسرهای بدون پاورآمپیلی فایر هم تولید میکند که به CMS معروف هستند. این تولیدات در دو سری تولید گردیده اند:

1. سری قدیمی دایناکورد که به سری ۲ معروف هستند.
2. سری جدید دایناکورد که سری ۳ نام دارد.

در این مطالب در مورد این سری از دستگاه‌های دایناکور صحبت خواهیم کرد. و در ادامه به اموزش کار با پاور میکسر های سری3 مدل1000 دایناکورد میپردازیم؛ پاور میکسر های دایناکورد مدل1000 دارای ده ماژول ورودی هستند که در ادامه به برسی ماژول ها و سوییچ های مهم این پاور میکسر میپردازیم.

Mic input – ورودی میکروفون

به میکسرهای دایناکورد، می‌توان انواع میکروفون‌های کندانسور و یا داینامیک را به وسیله‌ی کانکتور XLR (کانکتور های کنونی مورد استفاده در میکروفن ها) متصل نمود. در صورت استفاده از میکروفون‌های کندانسور باید منبع تغذیه فانتوم پاور که 48 ولت برق به میکروفون ارسال میکند را روشن نمود.

در پاورمیکسر دایناکورد مدل 1000 برای هر 6 ماژول ورودی میکروفون یک سوئیچ فانتوم پاور قرار داده شده است. دقت نمایید در صورتی که از میکروفون‌های داینامیک استفاده می‌کنید، به هیچ وجه دکمه فانتوم روشن نباشد. زیرا در صورت وجود اتصال بدنه در میکرفون، ممکن است میکروفون شما به شدت آسیب ببیند و از کار بیافتد.

Line Input – ورودی لاین

یک ماژول ورودی متقارن و سطح سیگنال لاین می‌باشد؛ سطح سیگنال لاین، از سیگنال میکروفون‌ها قوی‌تر و از سیگنال لوداسپیکر‌ها پایین‌تر است. به عنوان مثال خروجی انواع پخش کننده‌های صوت، مانند MP3 Player، CD Player و تلفن‌های همراه سطح خط لاین محسوب می‌گردند و شما می‌توانید برای اتصال این دستگاه‌ها به پاور میکسرتان از ورودی Line استفاده نمایید. این ورودی می‌تواند سیگنال‌هایی با شدت حداقل 40dBu و حداکثر 43dBu را پذیرا باشد.

چند نکته در خصوص ورودی لاین پاور میکسر های دایناکورد سری 3

شما می‌توانید برای اتصال دو میسکر یا پاور میکسر به یدگیر از ورودی لاین استفاده نمایید.

1. برای این کار کافی است که یک کابل از یکی از میکسر ها یا پاور میکسر ها با سطح خط لاین از میکسر یا پاور میکسر اولتان به یکی از ورودی‌های لاین میکسر یا پاور میکسر دوم متصل نمایید. دقت نمایید که کابل بر روی میکسر اول، به یکی از خروجی‌های لاین مانند خروجی‌های Master متصل شود. به هیچ وجه، خروجی باندهای یکی دستگاه را به ورودی لاین یک دستگاه دیگر متصل ننمایید!
2. وقتی به ورودی میکروفون ماژولی، میکرفون متصل است از ورودی لاین آن ماژول استفاده نکنید.

Insert

از این ماژول هنگامی استفاده می‌شود که اپراتور بخواد برای هر ورودی از یک وسیله کمکی، مانند کمپرسور و یا افکتور و… استفاده کند. و این ماژول کاربرد بسیار کمی دارد به همین دلیل از توضیح دادن نحوه کار ان خودداری میکنیم.

Gain

گین یا ضریب تقویت شدت سیگنال ورودی ماژول، (از طرف میکروفون و لاین) به وسیله ولوم چرخشی Gain تنظیم می‌گردد. افزایش ولوم گین این امکان را به شما میدهد که با تقویت بیشتر صدای ورودی از میکروفون، حساسیت میکروفون نسبت به صداهای اطراف را افزایش دهید. گاهی ممکن است به نظر برسد که این افزایش حساسیت منجر به بازتر و شفاف تر شدن صدای میکروفون می‌شود اما باید در نظر گرفت که بالابردن بیش از حد Gain احتمال وقوع فیدبک و هم چنین دیستورت شدن صدا در پیش تقویت کننده میکسر را افزایش می‌دهد.

گاهی برخی سخنرانان با صدای کم و فاصله زیاد از میکروفون صحبت می‌کنند، در این مواقع زیادکردن gain می‌تواند به شما در ضعف شدت صدا کمک کند. ضمن اینکه بالا بردن گین موجب زیاد شدن نسبت سیگنال به نویز نیز میگردد؛ از طرف نیز برخی مداحان هنگام خواندن با صدای بلند، میکروفون را نیز به دهانشان می‌چسبانند در این موارد بهتر است تا حد امکان Gain را کم نمایید تا از پایین آمدن کیفیت صدا جلوگیری شود.

روش تنظیم ولوم gain

1. کنترلر یا همان پیچ گین و فیدر میکروفون را کاملا کم کنید.
2. منبع صدا (میکروفون و یا پخش کننده صدا مانند موزیک پلیر‌ها و…) را به دستگاه متصل نمایید.
3. دستگاه پخشی که به ورودی لاین متصل کرده‌اید را روشن نمایید و یا اگر میکروفون به دستگاه متصل است سعی کنید با صدای بلند تست کنید.
4. ولوم گین را به آرامی باز کنید، تا کراس اوورهای سیگنال لاین چراغ سبز رنگ Sig در کنار فیدر ورودی روشن شود. ولوم گین را باز هم زیادتر کنید تا جایی که چراغ قرمز رنگ PK نیز روشن شود. روشن شدن چراغ PK نشان دهنده‌ی دیستورت شدن صدا در خط ورودی است. بعد از روشن شدن چراغ PK ولوم گین روی هر عددی بود به اندازه ۶dB کم کنید، این کار برای داشتن هد روم کافی در هنگام اجرای مراسم است. یعنی ممکن است مداح شما، با صدایی بالاتر از آنچه که شما دارید تست می‌کنید بخواند آن وقت ممکن است صدا دیستورت شود، برای همین ما گین را هنگام تست کمی پایین می‌آوریم. البته اگر هنگام مداحی احساس کردید که میکرووفن به خوبی صدای مداح را نمیگیرد، با در نظر گرفتن جوانب دیگر کار، ولوم گین را کمی افزایش دهید.

تنظیم ولوم ‌گین، و یا به طور کلی هر تکنیک دیگری در دستگاه دایناکورد، روش‌های متعددی دارد که ممکن است همگی آنها درست باشد. به عنوان مثال یک روش دیگر تنظیم میزان گین استفاده از سوئیچ PFL است.

همان طور که در تصویر بالا مشاهده میکنید به جز این مواردی که گفته شد پاور میکسر های دایناکورد مدل 1000 سری 3 دارای اجزای زیر هم هستند:

• سوئیچ LoCut
• سوئیچ Voice Filter
• سوئیچ PFL
• و…

به جز این مورادی که گفته شد پاور میکسر های دایناکورد دارای چند سوییچ و ماژول دیگر برای تنظیم اکولایزر و صای بم و زیر و… هستند که در مقالات بعدی به توضیح انها میپردازیم.

کراس اوورهای سیگنال لاین

زیر و بم سانتافه ۲۰۱۵

هیوندای سانتافه ۲۰۱۵ در واقع نسل سوم کراس اوورهای شهری با سایز متوسط است که تحت نام سانتافه در شرکت کره‌ای هیوندای تولید می‌شدند. سانتافه ۲۰۱۵ نسبت به نسل قبلی خود.

بهترین روش جوانسازی پوست کدام است؟

جوانسازی پوست از آن موضوعاتی است که ممکن است در هربار نگاه کردن به آینه به آن فکر کنیم. وقتی به آینه نگاه می‌کنید چه حسی به شما دست می‌دهد؟ درست.

دانستنی هایی که درباره جوانسازی پوست باید بدانید!

سن انسان فقط یک عدد است ؟ می‌گویند رسیدن به جوانی جاودانه جزو آرزوهای قدیمی بشر بوده است. در افسانه‌ها و حکایت‌های سرزمین‌های مختلف داستان‌های بسیاری می‌بینیم از جستجوی اکسیر جوانی.

دانستنی های بسیار مفید در باره لاغری و تناسب اندام

ین روزها تقریباً همه می‌خواهند رمز و رازهای لاغری و تناسب اندام را بدانند و هرچه زودتر به اندامی خوش فرم و زیبا برسند. فرقی هم نمی‌کند، چه خانم باشید و.

لیزر موهای زائد بدن راه آسان و فوق العاده ای برای رفع دائمی موهای زائد

حتماً شما هم از بعد از سالهای بلوغ و رشد موهای بدن تجربیاتی در از بین بردن موهای زائد بدنتان داشته‌اید. احتمالاً خیلی از روش های مرسوم مانند اپولاسیون و ….

از شیراز تا یزد با اتوبوس چند ساعت راه است؟

شهر شیراز با جاذبه‌های زیاد و حال ‌و هوای شاعرانه، همواره یکی از مقاصد جذاب گردشگری بوده است. وجود آرامگاه حافظ و سعدی در شیراز همواره به این شهر وجهه‌ای فرهنگی.

بهترین رستوران های شهرکرد

شهرکرد ملقب به بام ایران، مرکز استان چهارمحال و بختیاری و یکی از زیباترین شهرهای ایران است. داشتن ارتفاع ۲۰۶۰ متر بالاتر از سطح آب‌های آزاد جهان، باعث شده این شهر.

چرا از ماسک های پوستی استفاده کنیم؟

ترشح چربی پوست برای ایجاد برخی محصولات مراقبت پوستی ضرورت دارد. سه نوع ماسک آرایشی-بهداشتی وجود دارد که برای زیباسازی پوست مورد استفاده قرار می گیرند. انواع مختلف ماسک های شستشو.

هزینه ها در صنعت رستوران داری

هر پروژه صنعت رستوران داری به طور دائم تمام اهداف و برنامه ریزی های خود را در راستای توسعه بازار و افزایش فروش مدیریت می کند. البته افزایش فروش نتیجه مجموعه.

انواع سقف متحرک و کاربرد آنها

انواع سقف متحرک و کاربرد آنها : سایبان برقی: کاربری: پوشش فضای زیرین در برابر تابش مستقیم خورشید. رستوران، هتل، حیاط خلوت ، تراس مسکونی و تجاری پوشش: غشاء پارچه ای.

دیستورشن

در هر سیستم ضبط و پخش صدا مطلوب است که سیگنال خروجی دقیقا مانند سیگنال ورودی باشد ولی متاسفانه این امر معمولا اتفاق نمی افتد. در واقع هر نوع خطا و تغییر شکل در سیگنال ورودی را می توان به صورت یک سیگنال ناخواسته که به سیگنال اصلی اضافه شده تعیبیر کرد. این سیگنال خطا به دو دسته تقسیم می شود. اگر سیگنال خطا مستقل از سیگنال ورودی بوده و تابعی از آن نباشد نویز و اگر تابعی از آن باشد دیستورشن یا واپیچش یا اعوجاج (Distortion) نامیده می شود.

انواع دیستورشن :

غیر خطی بودن :

اصلی ترین نوع دیستورشن، دیستورشن دامنه است که از غیر خطی بودن سیستم حاصل می شود. در هر سیستم صوتی ایده آل انتظار داریم که تابع انتقال (Transfer Function) سیستم خطی باشد یعنی شکل دامنه سیگنال خروجی دقیقا مانند ورودی باشد. در عمل تمامی سیستم ها درجاتی از رفتار غیر خطی را از خود نشان می دهند و در نتیجه سیگنال خروجی تغییر شکل می یابد.

هرگاه یک موج سینوسی ساده، واپیچیده شود و شکل آن تغییر کند می توان نشان داد که هارمونیک هایی به آن اضافه شده زیرا هر شکل موج مرکب متناوب از مجموعه ای از امواج سینوسی ساده با فرکانس هایی با نسبت صحیح (مجموعه هارمونیک ها) تشکیل شده است. این نوع دیستورشن را دیستورشن هارمونیک (HD) می نامند که به صورت دیستورشن هارمونیک کل (Total Harmonic Distortion) یا THD بر حسب درصد اندازه گیری می شود.

مقدار THD به عنوان یکی از مقیاس های تعیین کیفیت یک سیستم صوتی توسط سازندگان اعلام می شود (هرچه کمتر بهتر) در حالیکه از سالهای پیش معلوم شده که مقدار عددی THD چندان معنی دار نیست و دو سیستم با مقدار THD برابر، ممکن است کیفیت های صوتی متفاوتی را عرضه کنند و یا حتی سیستم با THD بیشتر، خوش صداتر از سیستمی با مقدار THD کمتر باشد! این بدان سبب است که در حقیقت آرایش و مقدار هارمونیک های مختلف مهم تر از مقدار مجموع آنان است.

هارمونیک های زوج (دوم، چهارم، ..) از نظر موسیقیایی فاصله اکتاوی با صدای اصلی دارند که عمدتا به گوش خوشایند است. هارمونیک سوم با صدی اصلی فاصله موسیقیایی معادل فاصله پنجم (البته یک اکتاو بالاتر) دارد که فاصله ای خوشایند تلقی می شود. هارمونیک فرد بالاتر فاقد ارتباط موسیقیایی با صدای اصلی بوده و در نتیجه ناخوشایند خواهند بود. بنابراین سیستمی که عمدتا دیستورشن هارمونیک های درجات پایین (دوم و سوم) تولید می کند خوش صداتر از دیستورشن با آرایش هارمونیکی درجات بالاتر است حتی اگر THD هر دو سیستم برابر باشد.

در واقع مقدار کم دیستورشن درجات دوم و سوم به گرمتر شدن صدا کمک می کند و ممکن است توسط شنونده نسبت به یک سیستم بدون دیستورشن ترجیج داده شود و به همین دلیل است که گاهی برخی از سیستم های لامپی یا آنالوگ نسبت به سیستم های دیگر مطلوب تر تلقی می شوند. مقدار THD برای یک تقویت کننده ترانزیستوری مدرن باید کمتر از ۰٫۰۱ درصد باشد.

بهر حال وجود THD نشان می دهد که سیستم خطی نیست و این غیر خطی بودن باعث تولید نوع دیگری از دیستورشن دامنه می شود که (IMD (Inter-Modulation Distortion نام دارد و عامل اصلی ناخوشایند بودن صدا است.

هرگاه یک سیگنال مرکب شامل دو یا چند مولفه سینوسی با فرکانس های متفاوت به یک سیستم غیر خطی وارد شود، در خروجی علاوه بر هارمونیک ها، مجموع و تفاضل آن ها نیز ظاهر خواهد شد. به این دیستورشن IMD می گویند که شامل تعداد زیادی تن است که ارتباط هارمونیک با فرکانس های اصلی ندارند و در نتیجه صدای حاصل بسیار نامطلوب است و در حقیقت بیشتر احساس ناخوشایند دیستورشن از IMD نتیجه می شود که باعث حذف جزییات و شفافیت صدا می شود.

از آنجا که هیج ارتباط مشخصی بین IMD و THD برقرار نیست اندازه گیری معمول THD نمی تواند تخمین مفیدی درباره کیفیت سیستم صوتی باشد و بر طبق یک بررسی انجام شده، اندازه IMD معمولا در حدود ۳ تا ۴ برابر THD است و چون حدود ۱۰ برابر ناراحت کننده تر تلقی می شود در عمل ۴۰ برابر THD تاثیر نامطلوب خواهد داشت.

برش Clip :

اگر دامنه سیگنال ورودی یا خروجی از حد مجاز سیستم فراتر رود دچار برش شده و قله آن صاف می گردد یعنی نوعی موج مربعی حاصل می شود. چون تعداد هارمونیک های موج مربعی، بی نهایت است تعداد بسیار زیادی هارمونیک مرتبه بالای ناخوشایند تولید می شوند.

همچنین در بسیاری از میکسرهای ارزان و متوسط، در طبقات پیش تقویت کننده از IC ها استفاده می شود. تولید دیستورشن در ICها بسیار ناگهانی است و هارمونیک های حاصل عموما از درجات بالا هستند بنابراین باید توجه داشت که سهوا یا عمدا (به منظور حصول دیستورشن برای گرمتر شدن کراس اوورهای سیگنال لاین صدا) این طبقات اضافه بار نشوند.

دیستورشن سیگنال های گذرا Transient Distortion :

اگر یک سیستم صوتی نتواند تغییرات سیگنال ورودی را عینا دنبال کند واپیچش گذرا رخ می دهد. برای حصول پاسخ گذاری خوب، سیستم باید دارای پاسخ فرکانسی وسیع و همواره بدون دیستورشن فاز باشد. واپیچش گذرا معمولا در اثر کافی نبودن Rate Slew رخ می دهد که در سیستم های با مقدار فیدبک منفی زیاد دیده می شود.

از فیدبک منفی در بسیاری از تقویت کننده ها برای افزایش پایداری و پهنای باند سیستم و کاهش دیستورشن استفاده می شود ولی مقدار زیاد آن باعث ایجاد مشکلاتی در رفتار سیستم در برابر سیگنال های گذرا خواهد شد.

وقتی یک سیگنال گذرای بسیار سریع به یک تقویت کننده با فیدبک منفی زیاد اعمال می شود ممکن است طبقه ورودی برای مدت زمان کوتاهی اضافه بار شده و اشباع شود تا اینکه سیگنال ورودی به خروجی تقویت کننده برسد و سیگنال تصحیح کننده توسط فیدبک به ورودی بازگردد. در این حالت قسمت گذاری ابتدای سیگنال حذف می گردد که به صورت کاهش کیفیت صدا شنیده خواهد شد.

دیستورشن فاز Phase Distortion :

اگر سیگنال صوتی از یک سیستم خطی و بدون واپیچش فاز عبور کند پاسخ فاز یا Phase Shift (تفاوت بین فاز ورودی و خروجی ) باید هموار باشد یعنی تمام اجزای یک شکل موج پیچیده باید به یک اندازه تاخیر داشته باشند و در این صورت شکل موج خروجی بدون تغییر می ماند.

اگر پاسخ سیستم دارای واپیچش فاز باشد باعث می شود فرکانس های مختلف با سرعت های متفاوت منتشر شوند بنابراین شکل موج یک سیگنال مرکب تغییر می کند بدون آنکه طیف فرکانسی آن تغییر کند.
عملکرد حوزه زمان برای سیستم های صوتی بسیار مهم است و نیاز به پاسخ فاز خطی و بدون دیستورشن دارد. بدین منظور Phase Shift باید بسیار کم (کمتر از ۵ درجه) و پاسخ فرکانسی بسیار وسیع ( بین ۰٫۸ هرتز یا ۳۵ کیلوهرتز ) باشد.

دیستورشن فاز نه تنها باعث تغییر در رنگ صوتی می شود بلکه Headroom سیستم را نیز کاهش می دهد. دامنه قله سیگنالی که از سیستمی با پاسخ فرکانسی تخت (Flat) ولی با پاسخ به واپیچش فازی زیاد می گذرد ممکن است بین ۱۰ تا ۱۵ دسی بل افزایش یابد. حتی پاسخ فازی ناهموار در محدوده فرکانسی بالاتر از حد شنوایی (Ultrasonic) نیز ممکن است باعث تولید مدولاسیون تقاطعی در باند شنوایی و در نتیجه مشکلاتی برای سیستم های صوتی بخصوص تقویت کننده های قدرت گردد.

دیستورشن فرکانس Frequency Distortion :

دیستورشن فرکانس وقتی رخ می دهد که پاسخ دامنه بر حسب فرکانس تخت (Flat) و هموار نباشد. در این صورت دامنه برخی از فرکانس ها نسبت به بقیه در خروجی تغییر می کند. گرچه بعضی از پردازشگرها مانند متعادل کننده ها (Equlaizer) را به منظور تصحیح بکار می بریم اما برای یک سیستم صوتی ایده آل مطلوب است که پاسخ بر حسب فرکانس تخت باشد.

دیستورشن مدولاسیون فرکانس Frequency Modulation Distortion :

وقتی صدا روی نوار یا صفحه ضبط می شود هر گونه تغییر در دور نوار یا صفحه به هنگام پخش باعث تغییر ارتفاع اصوات و کوک موسیقی خواهد شد که بسیار نامطلوب است. به این نوع اختلال، دیستورشن مدولاسیون فرکانس گفته می شود.
